Bed Mesh adaptatif sur Klipper

Le Bed Mesh Adaptatif est une fonctionnalité qui permet de générer un bed mesh plus précis et plus efficace.

Au lieu de sonder l’ensemble du plateau de construction, le Bed Mesh Adaptatif ne sonde que la zone qui sera utilisée par l’objet imprimé.

Cela permet de réduire le temps de sondage et d’améliorer la qualité d’impression.

Avantages du bed mesh adaptatif

• Réduction du temps de sondage : Le bed mesh adaptatif peut réduire considérablement le temps de sondage, en particulier pour les impressions de petite taille.
• Amélioration de la qualité d’impression : Le bed mesh adaptatif peut améliorer la qualité d’impression en compensant plus précisément les variations de la surface du plateau de construction.

Il existe 2 solutions permettant de bénéficier du Bed Mesh Adaptatif sur Klipper :

La première est le plugin KAMP (Klipper-Adaptive-Meshing-Purging) créé par kyleisah sur Github.

La seconde (plus récente) est la version native du Bed Mesh Adaptatif de Klipper.

Nous allons voir les deux méthodes pour installer et utiliser le Bed Mesh Adaptatif.

Utilisation du plugin KAMP (Klipper-Adaptive-Meshing-Purging)

Pour utiliser le bed mesh adaptatif KAMP, vous devez d’abord installer le plugin KAMP: https://github.com/kyleisah/Klipper-Adaptive-Meshing-Purging.

Ouvir le client ssh Mobaxterm et se connecter à votre pad

puis entrer les commandes suivantes :

 git clone https://github.com/kyleisah/Klipper-Adaptive-Meshing-Purging.git

 ln -s ~/Klipper-Adaptive-Meshing-Purging/Configuration printer_data/config/KAMP

 cp ~/Klipper-Adaptive-Meshing-Purging/Configuration/KAMP_Settings.cfg ~/printer_data/config/KAMP_Settings.cfg

Une fois le plugin installé, vous devez configurer les paramètres suivants dans votre fichier de configuration Klipper :

Dans Klipper ouvrir le fichier de configuration moonraker.conf et ajouter :

[file_manager]
enable_object_processing: True

puis (toujours dans moonraker.conf) :

[update_manager Klipper-Adaptive-Meshing-Purging]
type: git_repo
channel: dev
path: ~/Klipper-Adaptive-Meshing-Purging
origin: https://github.com/kyleisah/Klipper-Adaptive-Meshing-Purging.git
managed_services: klipper
primary_branch: main

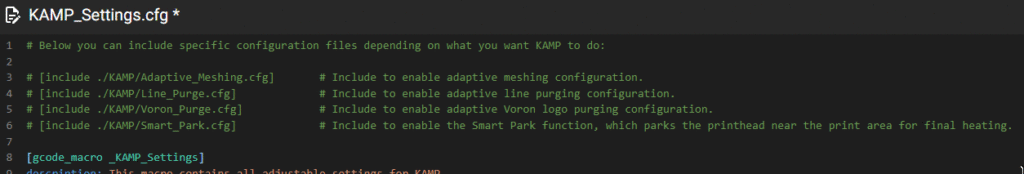

Ouvrir le fichier KAMP_Settings.cfg et décommenter la ligne suivante :

[include ./KAMP/Adaptive_Meshing.cfg]       # Include to enable adaptive meshing configuration.

Ouvrir le fichier de configuration printer.cfg et y ajouter :

[include KAMP_Settings.cfg]

[exclude_object]

toujours dans klipper, dans votre macro start_print remplacer la ligne suivante (si elle existe ou ajouter)

BED_MESH_PROFILE LOAD=default

par :

BED_MESH_CALIBRATE

sauvegarder et redémarrer klipper.

Version alternative utilisant le Bed Mesh Adaptatif natif de Klipper

Dans Klipper ouvrir le fichier de configuration moonraker.conf et ajouter les lignes suivantes :

[file_manager]
enable_object_processing: True

Ouvrir le fichier de configuration printer.cfg et y ajouter :

[exclude_object]

dans votre macro start_print remplacer la ligne suivante (si elle existe ou ajouter)

BED_MESH_PROFILE LOAD=default

par :

 BED_MESH_CALIBRATE PROFILE=adaptive ADAPTIVE=1 ADAPTIVE_MARGIN=0

sauvegarder et redémarrer klipper.

Utilisation du bed mesh adaptatif avec votre slicer

Le bed mesh adaptatif peut être utilisé avec la plupart des slicers.

Vous devez simplement configurer votre slicer pour utiliser le fichier de bed mesh généré par Klipper.

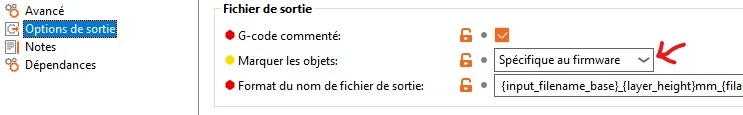

par exemple dans PrusaSlicer :

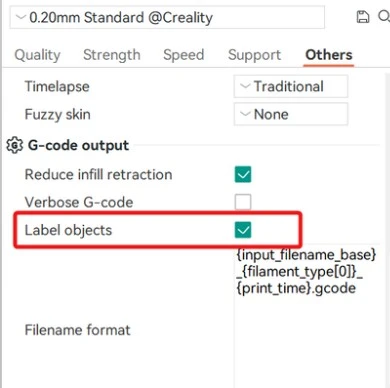

dans Orca Slicer :

Conclusion :

Le bed mesh adaptatif est une fonctionnalité puissante qui peut améliorer considérablement les performances de votre imprimante 3D Klipper. Si vous ne l’utilisez pas déjà, je vous recommande vivement de l’essayer.

KAMP offre des options supplémentaires pour effectuer les lignes de purge, vous trouverez les détails des options supplémentaires sur le Github de KAMP : https://github.com/kyleisah/Klipper-Adaptive-Meshing-Purging

Ressources supplémentaires :

• Documentation Klipper sur le bed mesh adaptatif: https://www.klipper3d.org/Bed_Mesh.html#adaptive-meshes
• KAMP sur GitHub: https://github.com/kyleisah/Klipper-Adaptive-Meshing-Purging
